项目一：仪器仪表使用（分值20分，考核形式：口述+动手演示）

万用表使用：

1、表的名称：指针式万用表

2、用途：测量交流电压、直流电压、电流和电阻。

3、外观检查：外观无破损，红黑表棒连接良好，导线无破损。

4、测量元器件：（测什么物理量，量程开关打到对应测量范围，切勿使用电阻档测电压大小）

（1）电阻

第一步，量程开关选电阻档位X100；第二步，欧姆调零，指针应在右边0刻度；第三步测量读数，有效值：指针应在5~50之间（不在就要换档位，5刻度以下量程开关往下调，50刻度以上量程开关往上调，记住换档位就要欧姆调零！！！）。电阻大小=指针所指的刻度 X 档位倍数。

（2）判别二极管极性

量程开关选电阻档位X1K,测两次（一次指针偏向0刻度表示导通状态，一次偏向于无穷大刻度表示截止态度）。阐述：此二极管是良好，因为有单相导通性，正向导通，方向截止。正向导通时，万用表黑表笔所指引脚是二极管的正极。

（3）干电池（量程开关怎么调？先估算被测大小再选量程大小）

1.5V干电池：量程开关选直流电压（DCV）2.5档位，看指针是否在左边0刻度（如果不在需要机械调零），用250刻度值来读数，指针应在100~150刻度之间，一小格代表5，读数。因为选2.5V档位，所以干电池大小=读数除以100。

9V干电池：量程开关选直流电压（DCV）10档位，用10刻度值都数，指针应在8~10刻度之间，一小格代表0.2，直接读出指针所指刻度。

5、测量完毕，表量程开关应归OFF档或交流电压最大档（ACV1000）。

钳形电流表使用

1、表的名称：钳形电流表

2、用途：测量交流电流。

3、外观检查：外观无破损，张力（按三下，压力适中），张开钳口表面：无异物、无损坏和磁头铁芯无生锈。

4、测量：首先量程开关选交流电流（ACA）最大档。只能测量一根导线，测量时被测导线放在钳口中央，读数读数。换档位，必须退出导线，逐级降档，再测量。如果最小档位仍然读不读数，导线在钳口绕圈数（至少3圈），有读数后读数除以内圈数。

5、测量完毕，表量程开关应归OFF档或交流电流最大档。

绝缘电阻表使用

1、表的名称：绝缘电阻表，也称兆欧表或摇表

2、用途：测量绝缘电阻（设备外壳或电缆）。

3、外观检查：外观无破损，L和E接线柱良好无松动。

4、性能测试：

 （1）开路测试：L和E分开放在绝缘桌面上，摇手柄以顺时针120转/分，指针应指在无穷大，说明开路正常；

 （2）短路测试：L和E相连放在绝缘桌面上，轻摇一下手柄，指针应指在0，说明短路正常。

5、测量三相异步电动机绝缘好坏：分别测量相与相3次，相与地3次（L接绕组端，E接接地端或外壳，外壳处应无绝缘漆或无生锈），L和E连接正常，以 120 转/分速度转动手柄数十圈，等指针稳定后，正确读出绝缘电阻大小。6次，每次测量值应大于或等于0.5兆欧，说明电机绝缘良好。

*具体操作流程，看班级微信群发的视频。

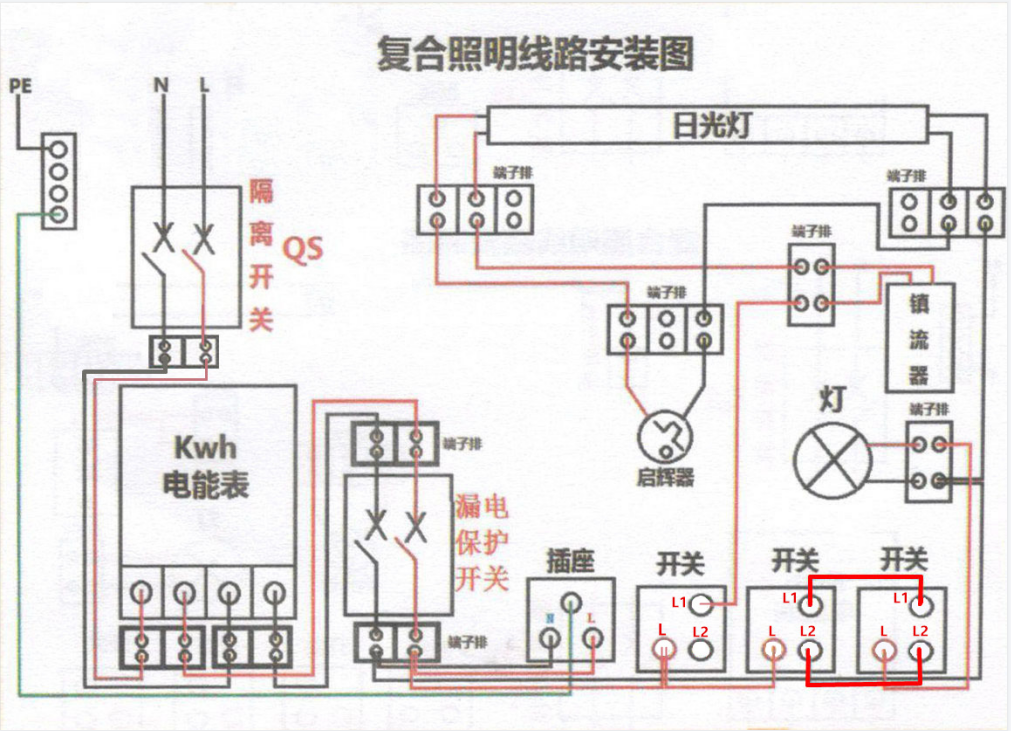

项目二照明接线：30分（至少考27分）。考试时间30分钟。按照电路图接线，并通电验证。

注意事项：

  1、火线和零线颜色应区分，

  2、线芯头应1-2厘米长度（防止压皮，尤其开关端）

  3、端子台最多2个线头，

  4、时间充足情况下，理一下线尽量美观，取得高分，

  5、通电之前，必须用万用表自检，

  6、送电顺序：断路器-漏电保护器，

  7、断电顺序：漏电保护器-断路器

经常容易出问题：

   1、端子台容易错位（上下不对应），

   2、与单控开关相邻的双控开关公共端L接到单控开关控制端L1，从而导致单控开关即控制日光灯也控制双控灯（应相邻双控开关公共端L与单控开关进线端L连接），

   3、双控灯不正常（另一个双控开关公共端接到白炽灯，双控开关之间分别L1接L1，L2接L2）

项目三：排故20分（考试时间10分钟）

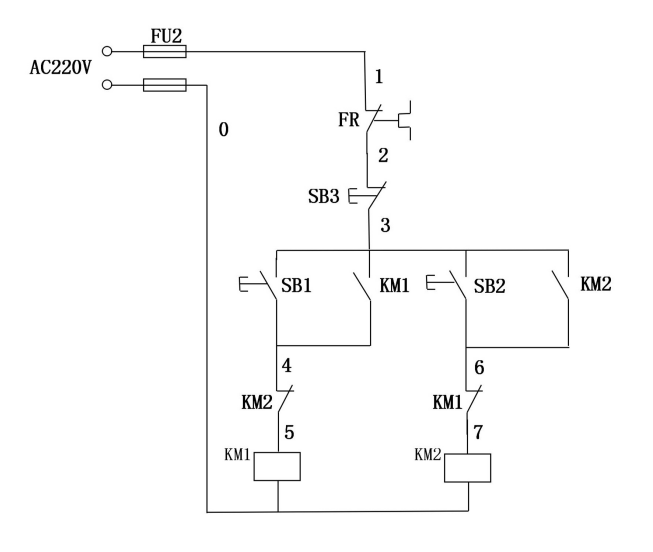

              电路图                           考核设备

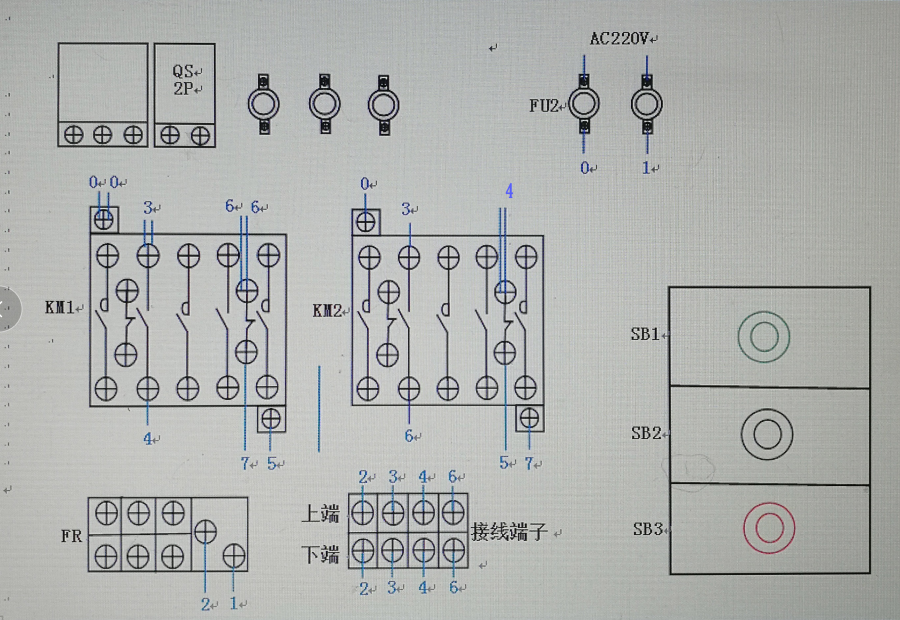

             设备接线端和线号

故障点：1、线头压皮（按照电路图量导线两端编号）

        2、错位（器件两端是否连接在电路中，两端是否有对应线头编号，常见：辅助常开触点3、4、6接在相邻主触点上；辅助常闭触点5、7接在辅助常开上）。

    电路正常运行现象：首先合上断路器通电，按SB1（电机正转按钮）接触器KM1触点吸合，松开SB1因为接触器KM1辅助常开触点吸合着（自锁现象）从而KM1还是吸合状态，再按SB3（停止按钮），接触器KM1触点不吸合；按SB2（电机反转按钮）接触器KM2触点吸合，松开SB2因为接触器KM2辅助常开触点吸合着（自锁现象）从而KM2还是吸合状态，再按SB3（停止按钮），接触器KM2触点不吸合。

    如果没有以上正确现象。先断开断路器（断电），通过电阻法量线路通断，使用指针式万用表调到欧姆档x100档，自检一下万用表是否正常使用，按照具体现象对应下面步骤测量判断找出故障并排除。2个故障点找出电路恢复正常现场，联系考官检查确认，考官检查完毕，恢复2个故障，离开考场考下一个项目。

故障现象和检查位置对照

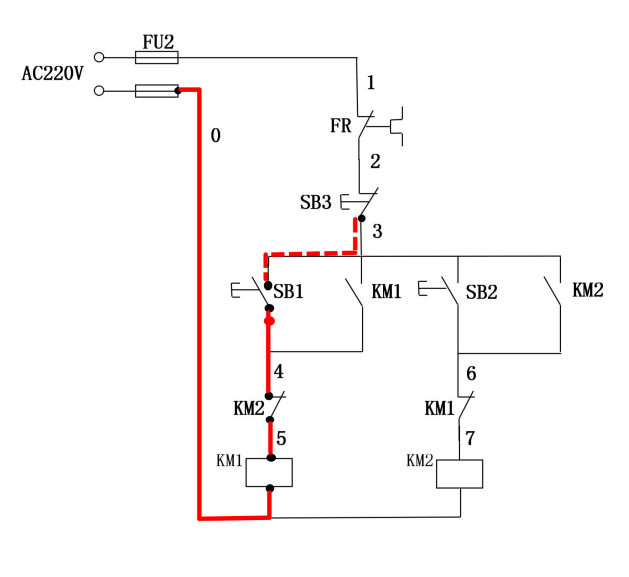

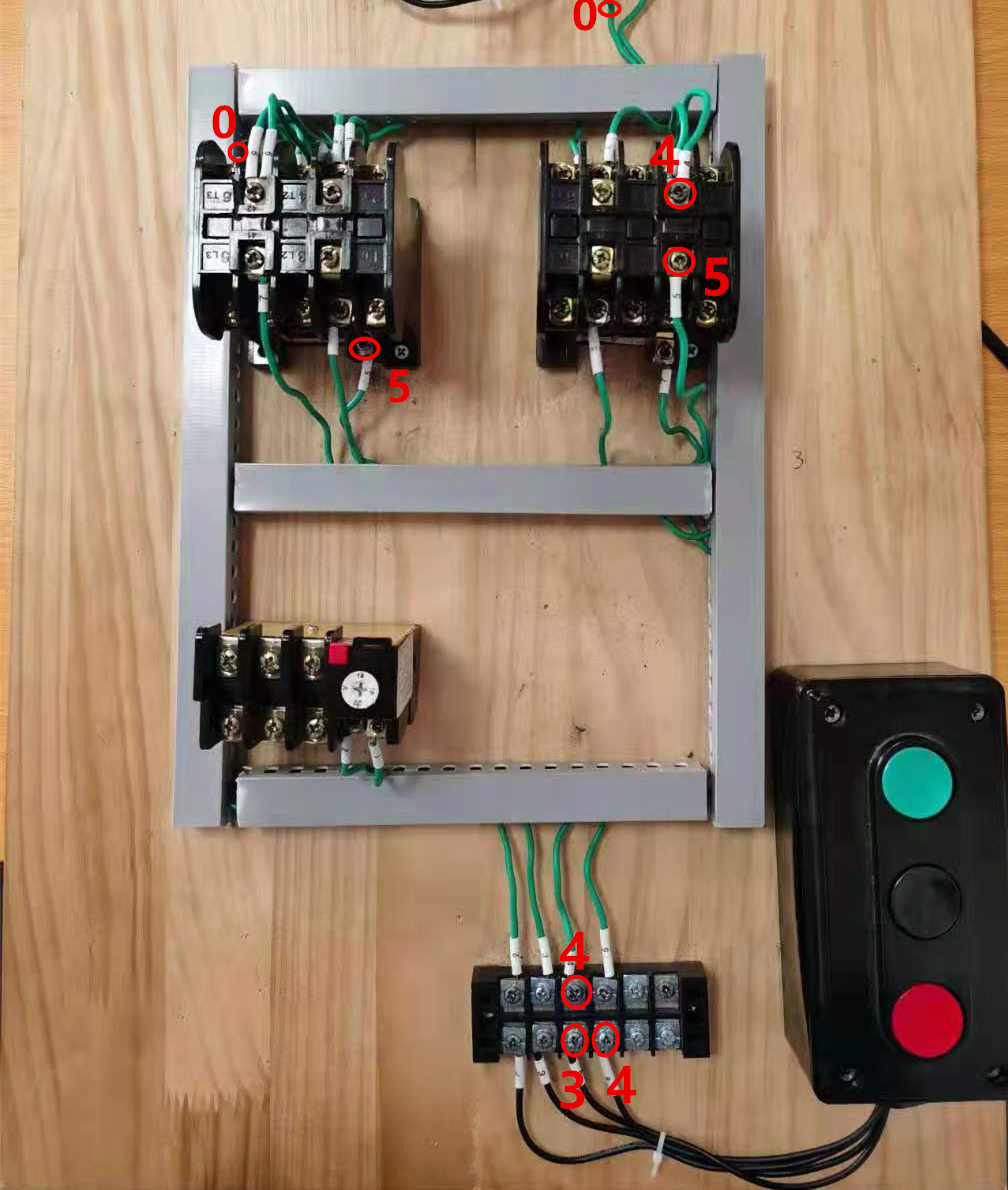

1、KM1不吸合（排查“红色路线”图，按照从上往下顺序逐一排查，具体步骤如下）

a、3#线(按钮盒中隐形）和SB1：测量端子台下端3#和4#，按住SB1，如不通，故障点4#。

b、4#线（端子台的上端4#→KM2常闭点4#）

c、4#和5#（KM2常闭点，确认4#线是否进到KM2常闭端，5#线头是否接在KM2的常闭端）

d、5#线（KM2常闭点5#→KM1线圈下端5#）

e、0#线（KM1线圈上端0#→保险丝下端0#）

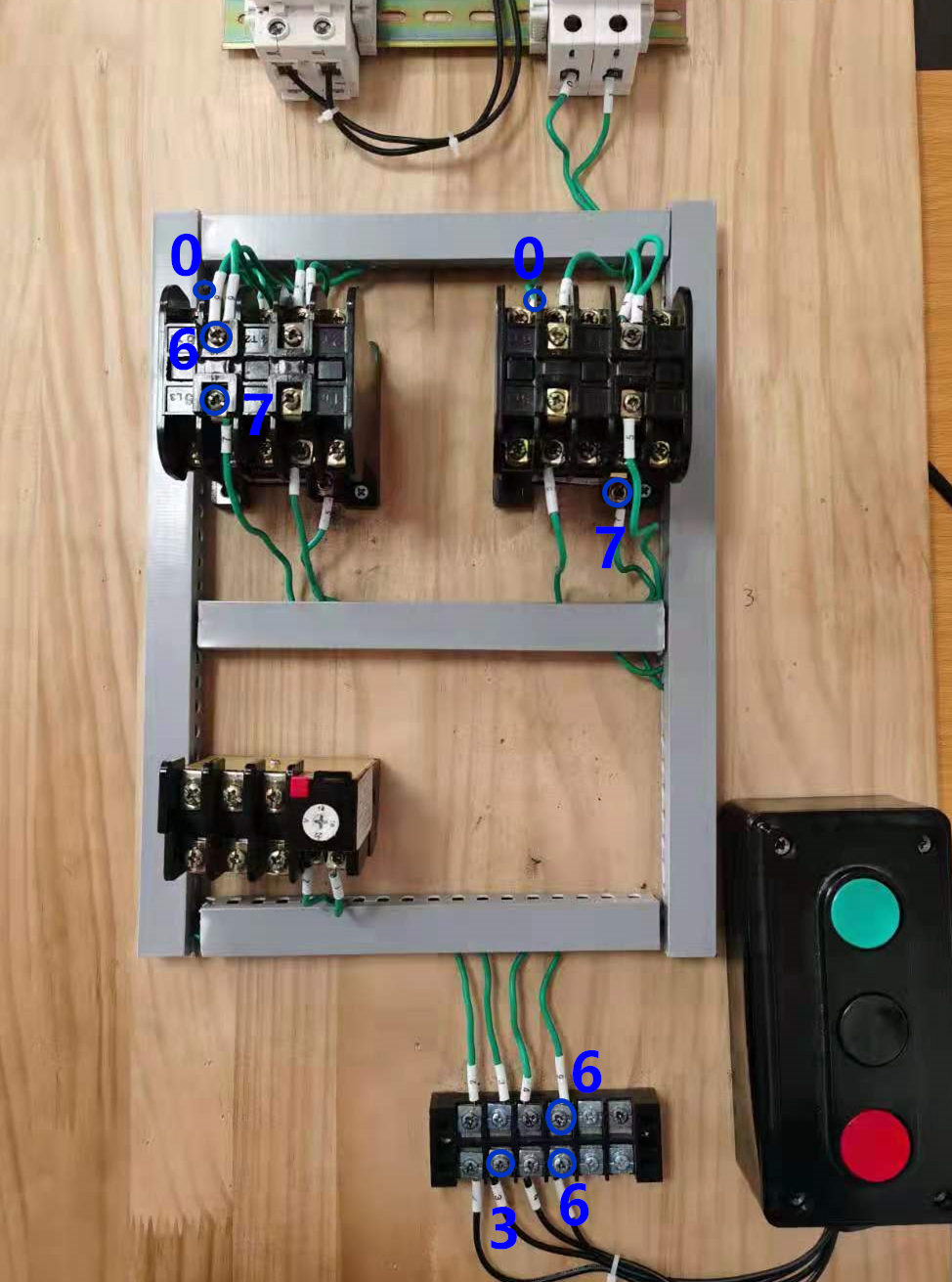

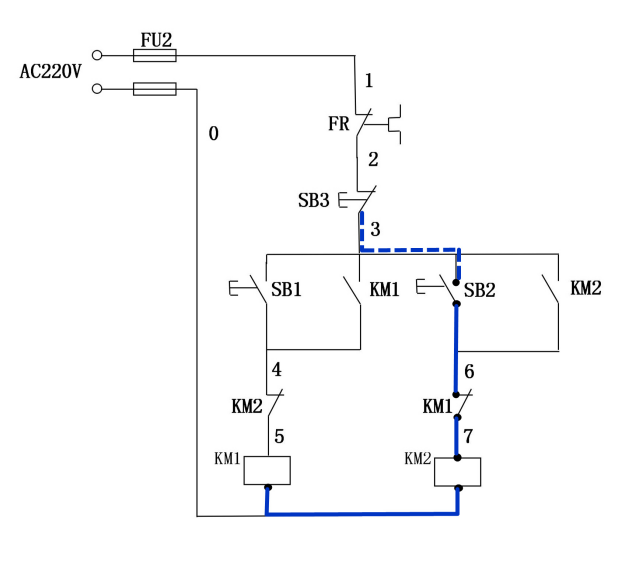

2、KM2不吸合（排查“蓝色路线”图，按照从上往下顺序逐一排查，具体步骤如下）

a、3#线(按钮盒中隐形）和SB2：测量端子台下端3#和6#，按住SB2，如不通，故障点6#。

b、6#线（端子台的上端6#→KM1常闭点6#）

c、6#和7#（KM1常闭点，确认6#线是否进到KM1常闭端，7#线头是否接在KM1的常闭端）

d、7#线（KM1常闭点7#→KM2线圈下端7#）

e、0#线（KM2线圈上端0#→KM1线圈上端0#）

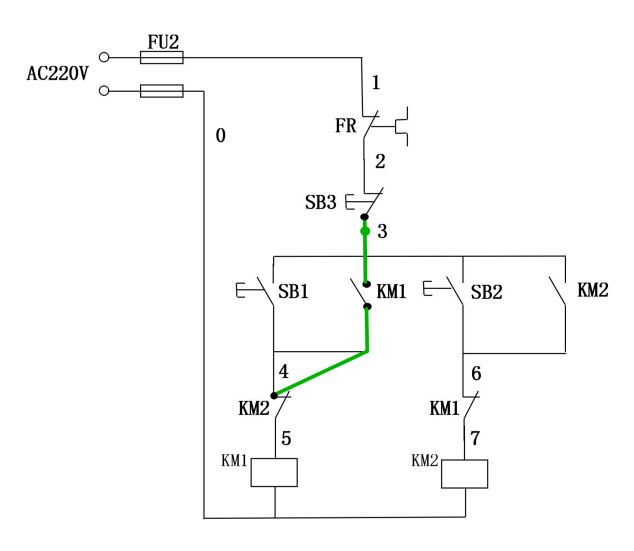

3、KM1不自锁（排查“绿色路线”图，按照从上往下顺序逐一排查，具体步骤如下）

a、3#线（端子台的上端3#→KM1常开点3#）

b、4#线（KM1常开点4#→KM2常闭点4#）

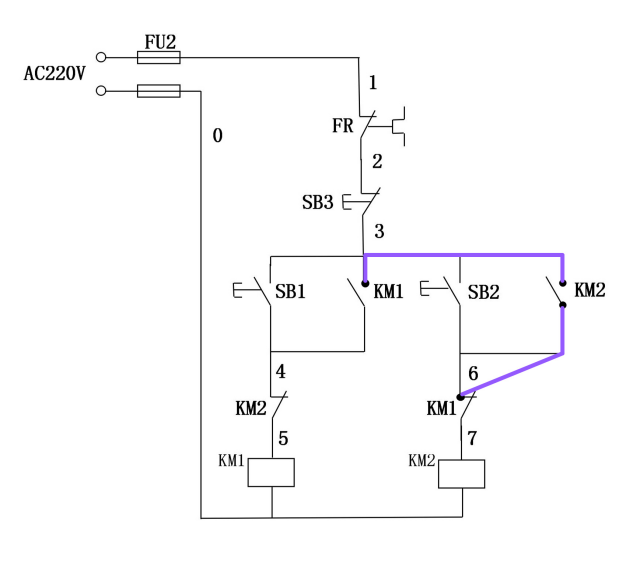

4、KM2不自锁（排查“紫色路线”图，按照从上往下顺序逐一排查，具体步骤如下）

a、3#线（KM1常开点3#→KM2常开点3#）

b、6#线（KM2常开点6#→KM1常闭点6#）

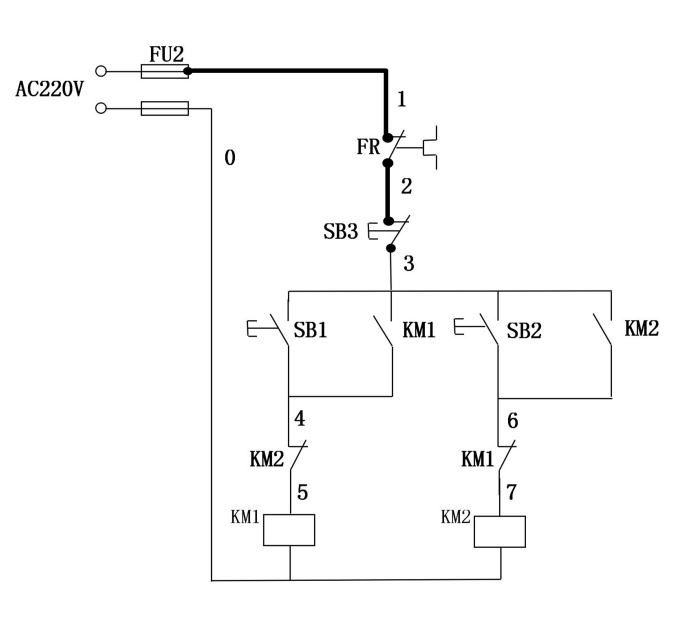

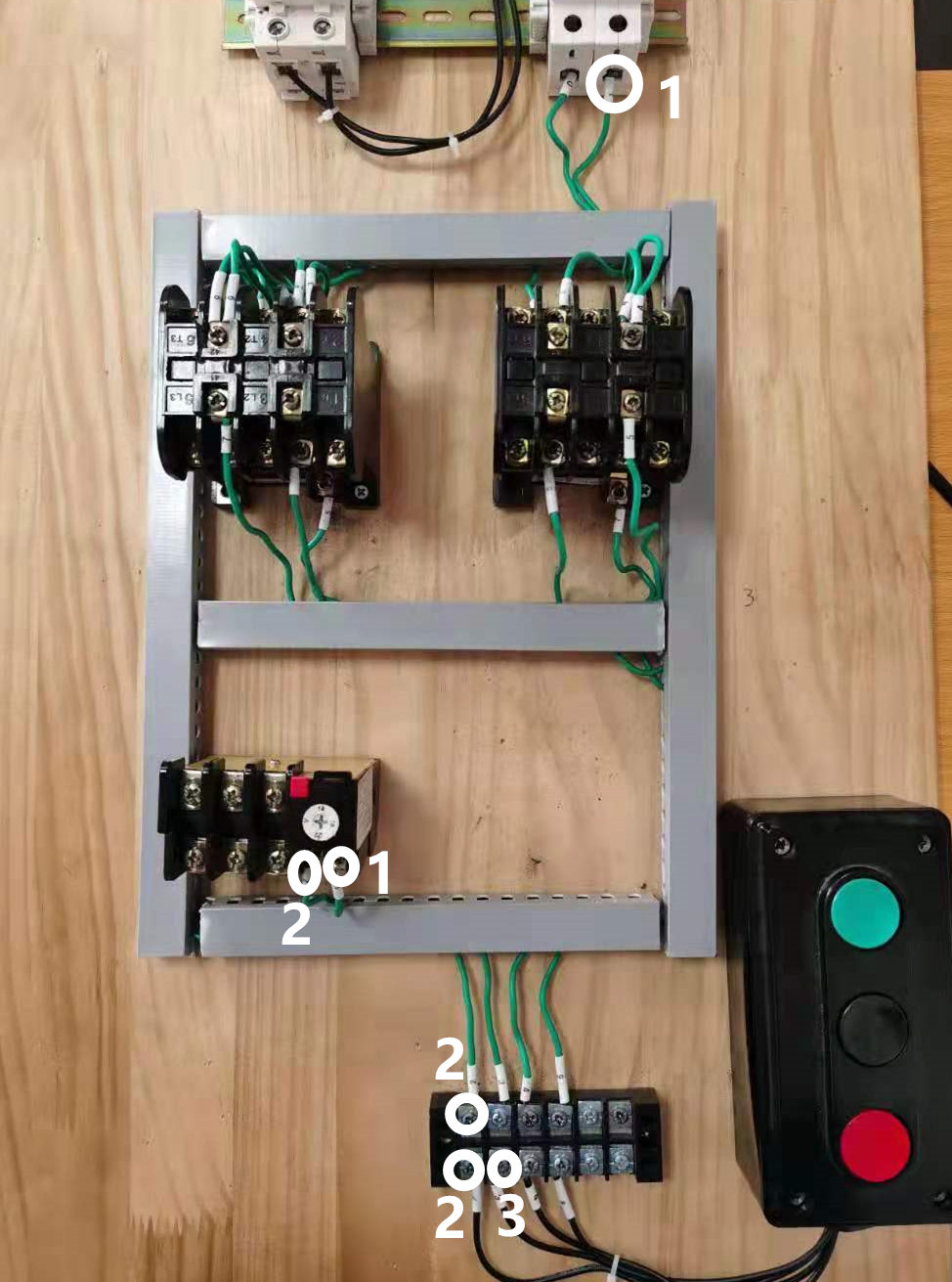

5、KM1不吸合、KM2都不吸合（排查“黑色路线”图，按照从上往下顺序逐一排查，具体步骤如下）

a、1#线（FU2保险丝下端1#→FR常闭端1#）

b、2#线（FR常闭另一端2#→端子台的上端2#）

c、SB3：测量端子台下端2#和3#，如不通，故障点2#。

6、KM1、KM2都不自锁

a、3#线（端子上端3#线→KM1常开点）

项目四-触电急救知识:30分（至少27分，口述形式+橡皮人演示）

1.有人触电了，第一时间做什么？

答：尽快让触电者脱离电源。并拨打120。

2. 如何让触电者脱离电源？

答：首选就近拉闸断电。

3.如果电源开关离得比较远或比较高或一时找不到，无法及时关闭电源怎么做？

答：可使用干燥的绝缘工具，如木棒、塑料、橡胶等，使其迅速脱离电源。

4.如果周围没有任何绝缘工具怎么做？

答：可用自己身上干燥的衣物、围巾、围脖等将手包住，直接去拉触电者，使其迅速脱离电源。如自己的衣物也湿了，则可抓住触电者身上干燥且不贴身的衣服使其迅速脱离电源。

5.高处触电如何抢救？

答：抛掷裸金属线使线路短路接地，迫使保护装置动作，断开电源。抛掷金属线前，应注意先将金属线一端可靠接地，然后抛掷另一端；被抛掷的一端切不可触及触电者和其他人。使其脱离电源时，要防止触电者从高处摔下，造成二次损伤。

6.使触电者脱离电源后应该怎么做？

答：①应将触电者带到通风、干燥的地方;

③判断其是否清醒;（第一次判断）

判断方法：可以轻拍其肩膀并呼叫伤员，但禁止摇动伤员头部。

④如伤员清醒则让其休息，等待120；

⑤如伤员昏迷则让其平躺，手放平、脚伸直、解开衣领、松开裤带；

⑥判断其是否有呼吸和心跳;（第二次判断）

判断方法：用看、听、试的方法，判断伤员呼吸心跳情况。

     a.一看——看伤员的胸部、腹部有无起伏动作；

     b.二听——用耳贴近伤员的口鼻处，听有无呼气声音；

     c.三试——先用中指和食指的指背放在伤员的口鼻处，试测有无呼吸的气流。然后再用两手指的指腹轻试一侧(左或右)喉结旁凹陷处的颈动脉有无搏动。

7.若通过以上方法判别出触电者有心跳没有呼吸，如何施救？

答：可以使用人工呼吸。

8.人工呼吸应该如何进行？

答：首先应先检查伤员口中是否有异物，如有则应先清除；

    清除口中异物方法：救护人员将其身体及头部同时侧转，迅速用一个手指或两个手指交叉从口角处插入，从中取出异物，操作中要注意防止将异物推到咽喉深处。且确保气道通畅。

    人工呼吸方法：救护人员位于被救者一侧，用一拇指和食指捏紧伤员鼻孔，其掌根按住伤者额头使其下颚垂直于地面打开气道，另一手托住伤员下颚，使其嘴张开，然后自己深吸一口气，用自己的嘴唇包住伤员的嘴用力吹气，观察伤员胸部是否有明显起伏。吹气成功后，松开伤员鼻孔让其自主呼吸。

9.人工呼吸每分钟不得低于多少次吹气？
